Логгер CAN J1939: сбор, передача и анализ данных с CAN‑шины для коммерческого транспорта и спецтехники
Логгер J1939 от EV‑Time — профессиональное решение для мониторинга и диагностики транспортных средств и промышленного оборудования. Устройство считывает данные по CAN‑шине с использованием протокола SAE J1939, обрабатывает их и передаёт на удалённый сервер для анализа. Подходит для электротранспорта, грузовиков, автобусов и спецтехники. Функционал может быть доработан под ТЗ заказчика.
Ключевые области применения
- Мониторинг тяговых батарей электротранспорта. Контроль состояния батарей электробусов, электрогрузовиков и электроспецтехники: остаточная ёмкость, токи заряда/разряда, температура ячеек, предупреждения о критических режимах.
- Контроль двигателей и систем по J1939. Сбор параметров работы ДВС и вспомогательных систем (обороты, температура, давление, расход топлива) для диагностики и планирования ТО.
- Анализ эффективности работы техники. Формирование отчётов по наработке, простоям, расходу энергии/топлива, коэффициенту использования парка.
- Интеграция в телематику и системы удалённого управления. Передача телеметрии в существующие платформы мониторинга, SCADA, ERP и облачные сервисы.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания | 12–24 В постоянного тока |
| Интерфейс CAN | Поддержка J1939; скорость 250 кбит/с; опциональная гальваническая развязка |
| Передача данных | GSM/4G, Wi‑Fi, Ethernet; протоколы MQTT, HTTP, TCP/IP (по конфигурации) |
| Память | Встроенная флэш‑память (объём зависит от модели) |
| Диапазон температур | -40°C до +85°C (в зависимости от исполнения) |
| Защита | От переполюсовки, короткого замыкания, перепадов напряжения |
| Степень защиты корпуса | IP54 (IP65 и выше — опционально) |
Конструктивные особенности и преимущества для интеграторов

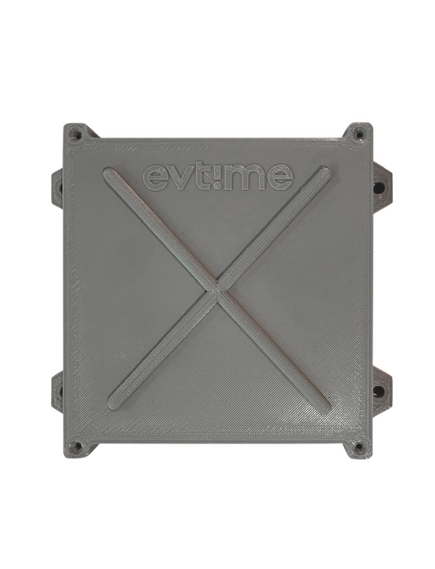

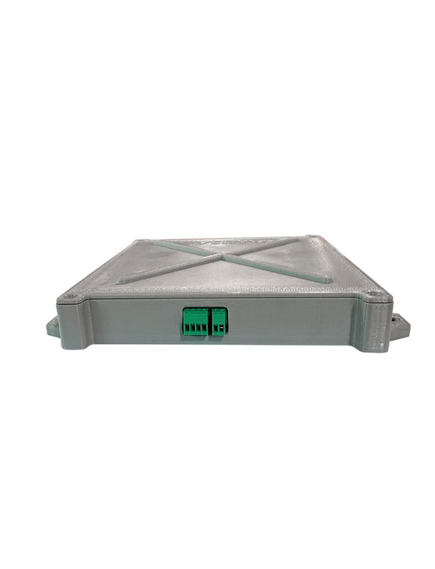

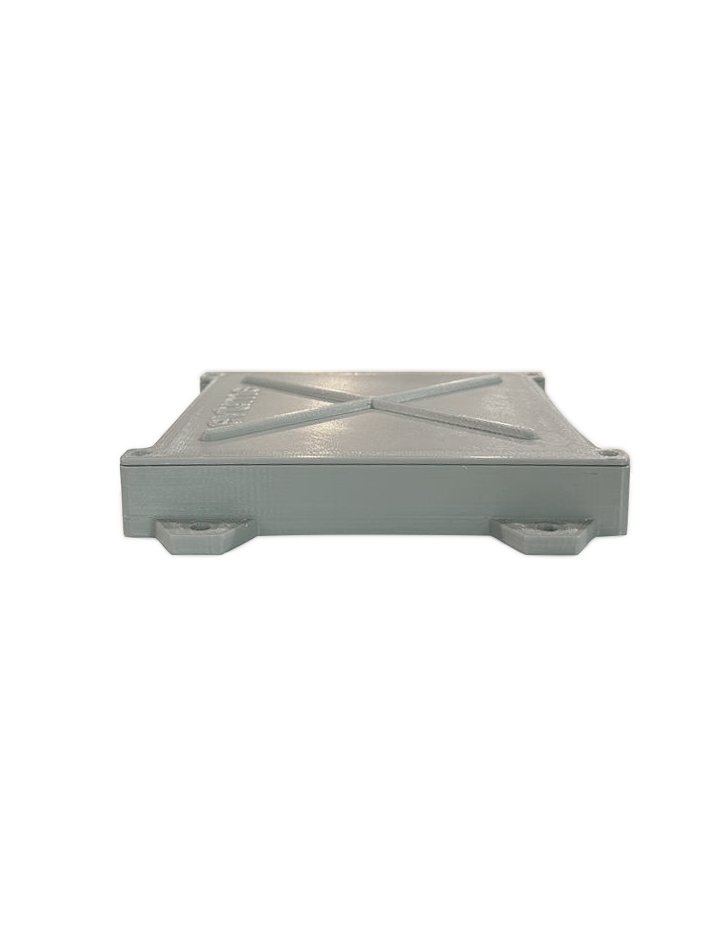

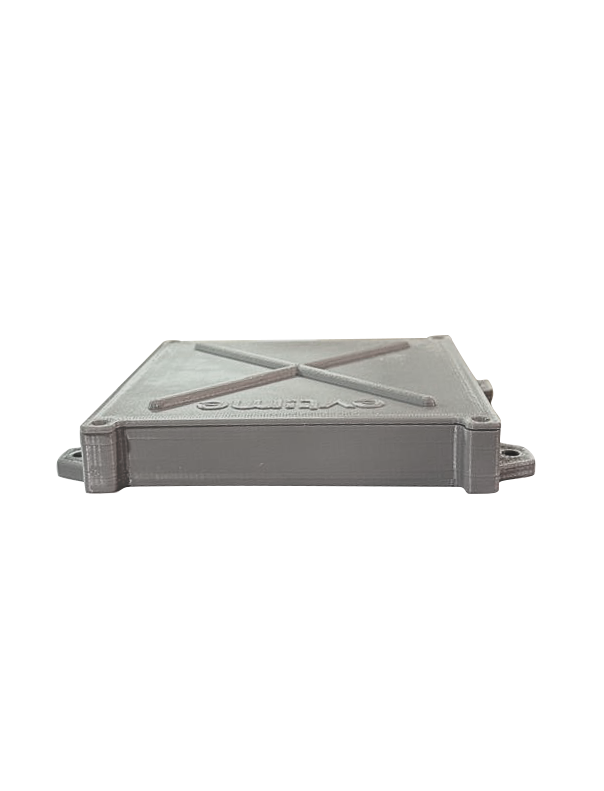

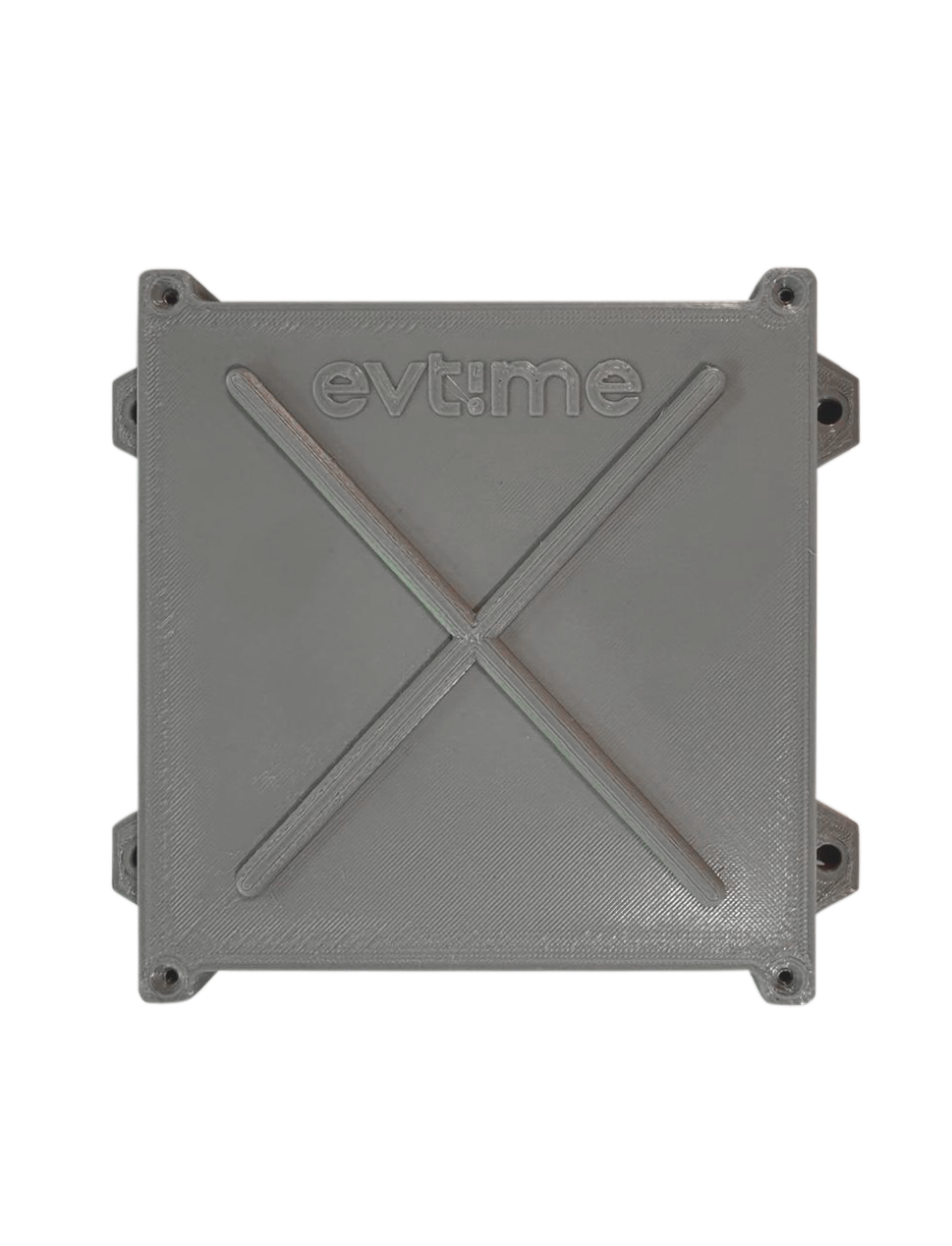

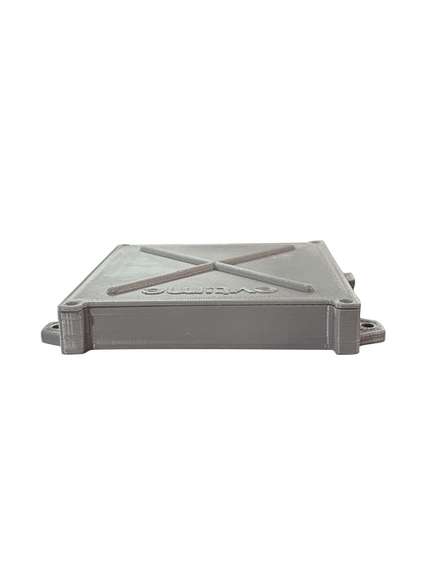

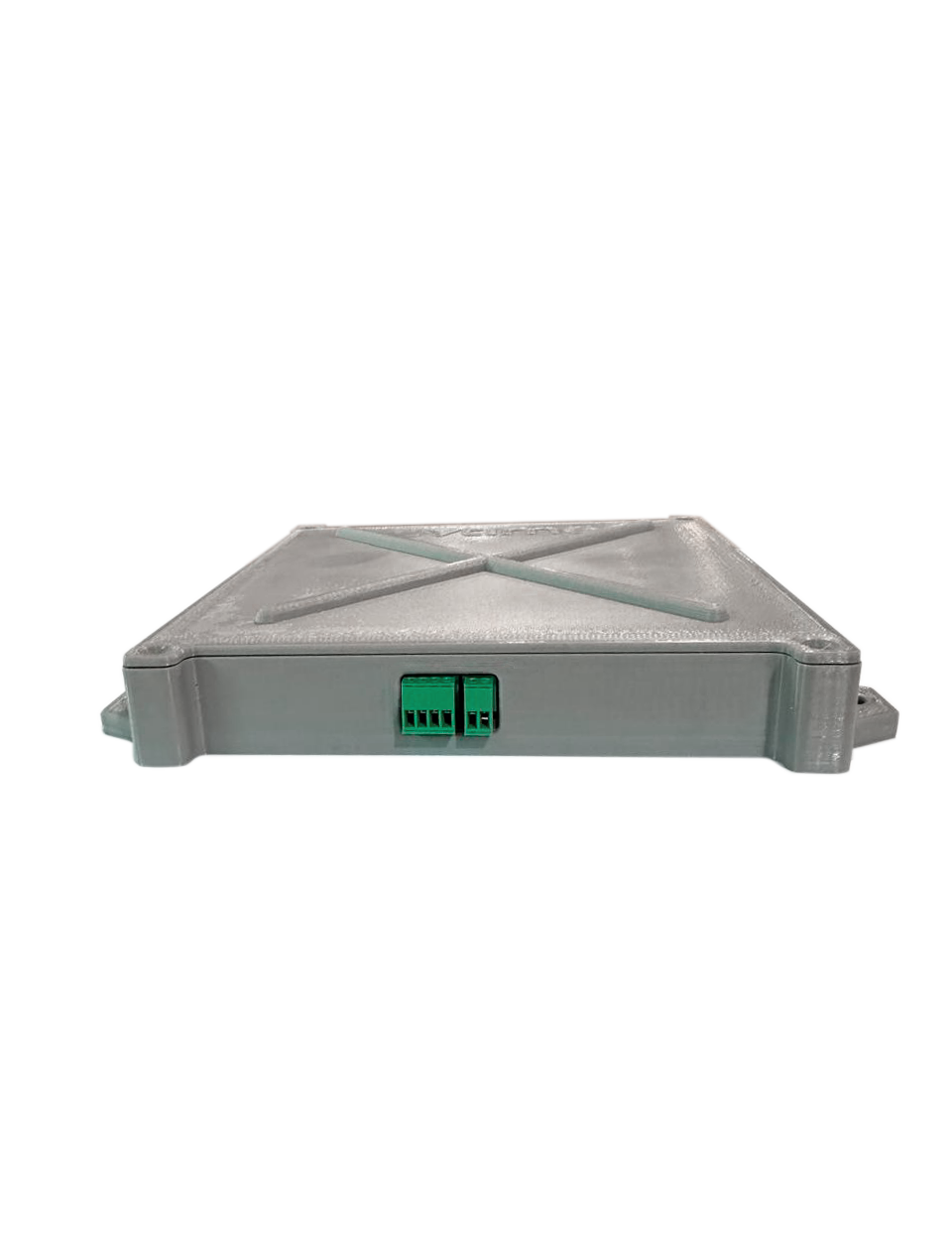

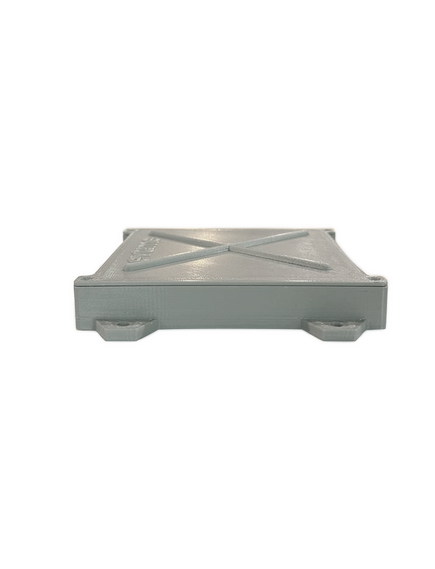

Компактный монтаж и индикация
Корпус с креплением для установки в ТС или на оборудовании. Индикаторы состояния (питание, связь, передача данных) упрощают пусконаладку и диагностику на объекте.
Работа в жёстких условиях
Широкий температурный диапазон и влагозащищённое исполнение позволяют использовать логгер в суровых климатических и промышленных условиях без дополнительных боксов.
Локальное хранение при потере связи
При отсутствии канала связи данные сохраняются во встроенной памяти и передаются на сервер после восстановления соединения — это критично для техники, работающей вне зоны покрытия.
Программное обеспечение и настройка
ПО логгера состоит из двух модулей — CanReader и CanTelemetry:
- Веб‑интерфейс для отображения и настройки параметров.
- Фильтрация сообщений по ID, маске, типу данных — снижает объём трафика и упрощает анализ.
- Поддержка дополнительных протоколов (NMEA 2000, CANopen) и интеграция с облачными платформами (по ТЗ).
- Настройка через веб‑интерфейс или мобильное приложение — удобно для выездных инженеров.
Сертификация и соответствие стандартам
- Соответствие ISO 11898 (CAN) и SAE J1939 — гарантирует корректное чтение шины и совместимость с техникой.
- Сертификация EMC, CE, RoHS (в зависимости от региона поставки) — упрощает внедрение на коммерческих и муниципальных объектах.
Комплектация
- Логгер CAN J1939
- Кабель питания
- Кабель для подключения к CAN‑шине
- Руководство по эксплуатации
