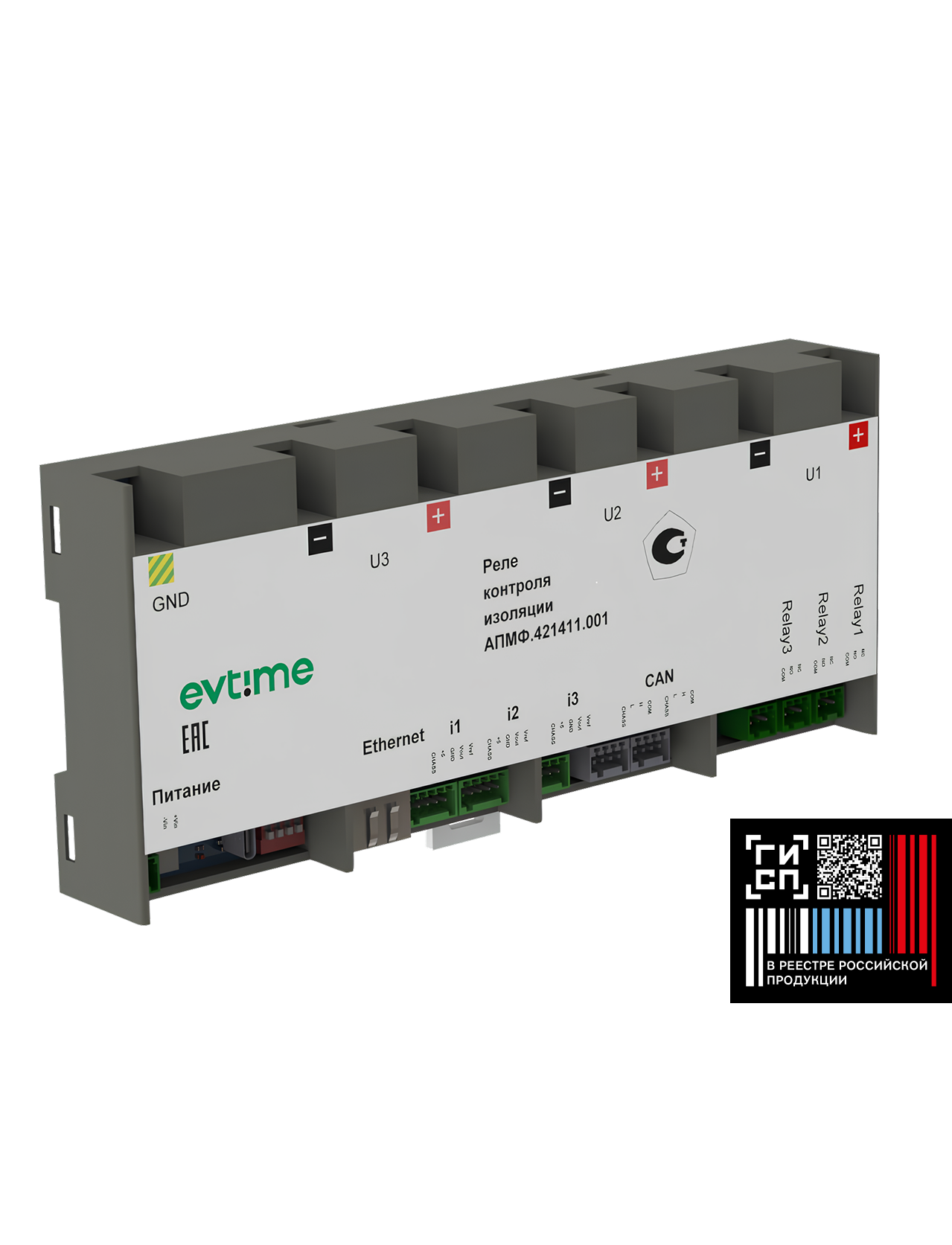

Реле контроля изоляции (РКИ) с функцией счетчика постоянного тока
14%
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание:
Уникальный продукт с возможностью контроля электроэнергии в режиме потребления, в том числе в составе зарядных станций постоянного тока.
РКИ предназначено для:
- контроля качества изоляционного покрытия в электрических кабелях заряда электромобилей по технологии GB/T, CHADEMO и CCS в режиме «Вида 4» (Mode 4) в соответствии с ГОСТ Р МЭК 61851 и управления электрическими подсистемами зарядной станции;
- измерения сопротивлении изоляции (токов утечки) в цепях постоянного тока с изолированными шинами напряжением до 1000 В и коммутации электрических цепей в устройствах защиты и автоматики при снижении сопротивления изоляции ниже определённого, предварительно заданного значения;
- управления счётчикам электрической станции, измерения расхода.
Характеристики
| Напряжение питания | От 9 до 24 В, постоянного тока |
| Мощность потребления, не более | 10Вт. |
| Потребляемый ток, не более | 1 А |
| Измерение сопротивления изоляции | От 50 В до 1000 В |
| Метод измерения | Обнаружение замыкания на землю с помощью нейтрального заземления |
| Чувствительность | Пред аварийный сигнал при 500 Ом/В Аварийный сигнал при 100 Ом/В |
| Время срабатывания | Меньше или равно 1,0с |
| Время предотвращения ложного срабатывания | Больше или равно 0,2с |
| Сопротивление (R) | Больше или равно 40 КОм |
| Измерение напряжение постоянного тока | От 5 В до 1000 В с точностью ±1>#/td### |
| Измерение постоянного тока | От 1 А до 500 А с точностью ±1 >#/td### |
| Измерение электрической энергии постоянного тока | U, от 5 до 1000 В I, от 1 до 500 А с точностью ±1>#/td### |
| Температура работы | От -40 ˚С до 55 ˚С |
| Температура хранения | От -40 ˚С до 80˚С |
| Высота над уровнем моря | До 2000 м. |
| Влажность при температуре +25 °С, не более | 98%. |
Наличие портов
| Наличие порта Ethernet |  |
| Наличие 1 изолированного порта CAN | |
| Наличие 3 релейных портов NО | |
| Наличие 3 каналов измерения сопротивления изоляции. Независимо каждого полюса относительно земляного проводника. | |
| Наличие 3 каналов измерения напряжения | |
| Наличие 3 каналов измерения тока при подключения датчиков Холла | |
| Наличие памяти eeprom | |
Дополнительные характеристики
| Загрузчик обновления | |
| CAN протокол управления | |
| Возможность параллельной работы | |
| Электросчетчик 3 -х каналов. | |
Габариты
| Габаритные размеры (высота/ширина/длина), мм, не более | 59/91/212 |
| Масса, кг, не более | 0,35 |
| Производство | Санкт-Петербург, Россия |
Характеристики:

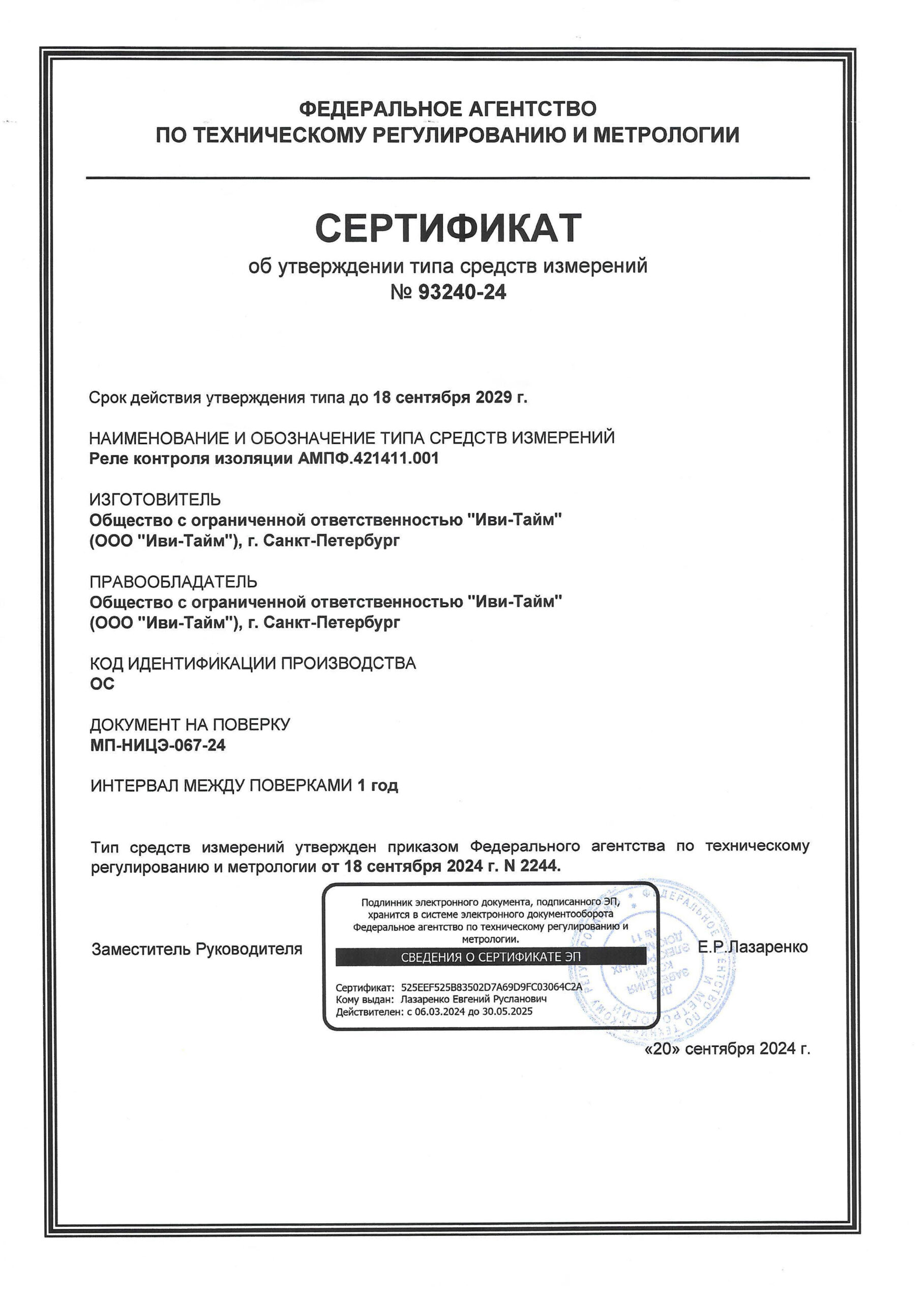

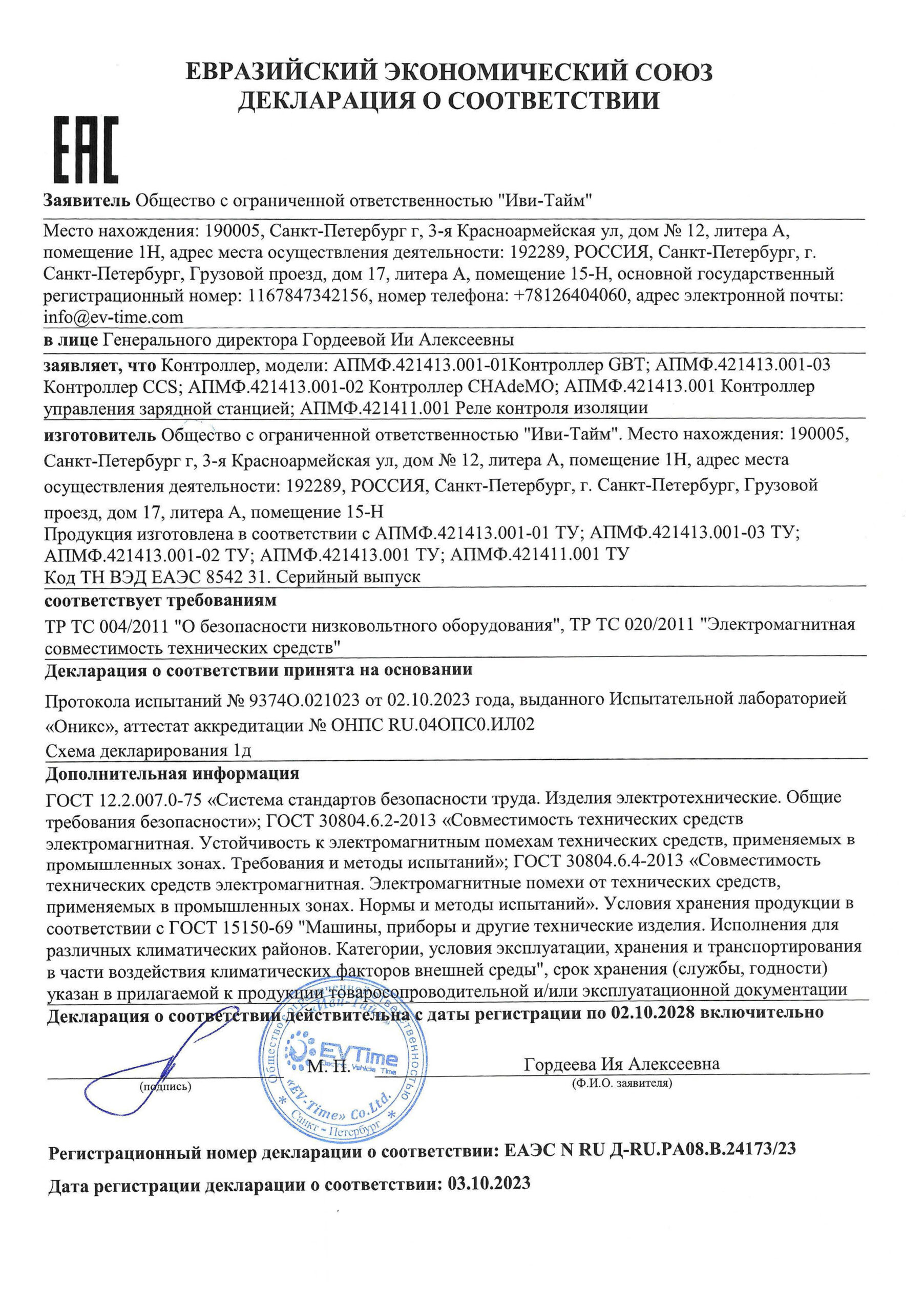

Прикрепленные файлы
