Датчик тока HSTS023R
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание:
Датчик постоянного тока (Холла) предназначен для измерения постоянного, переменного и импульсного токов. Устройство построено на основе принципа разомкнутого контура и обеспечивает изоляцию между первичной обмоткой и вторичной цепью с помощью гальванической развязки.

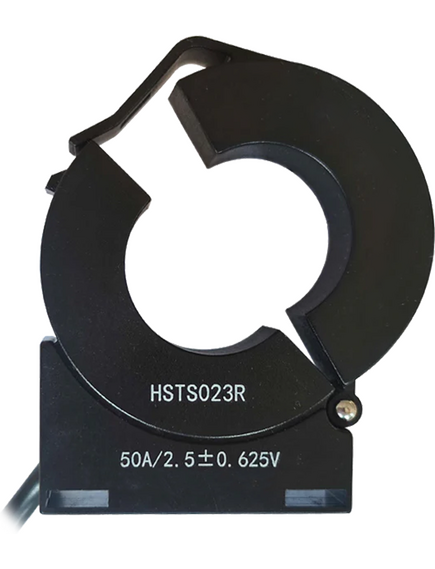

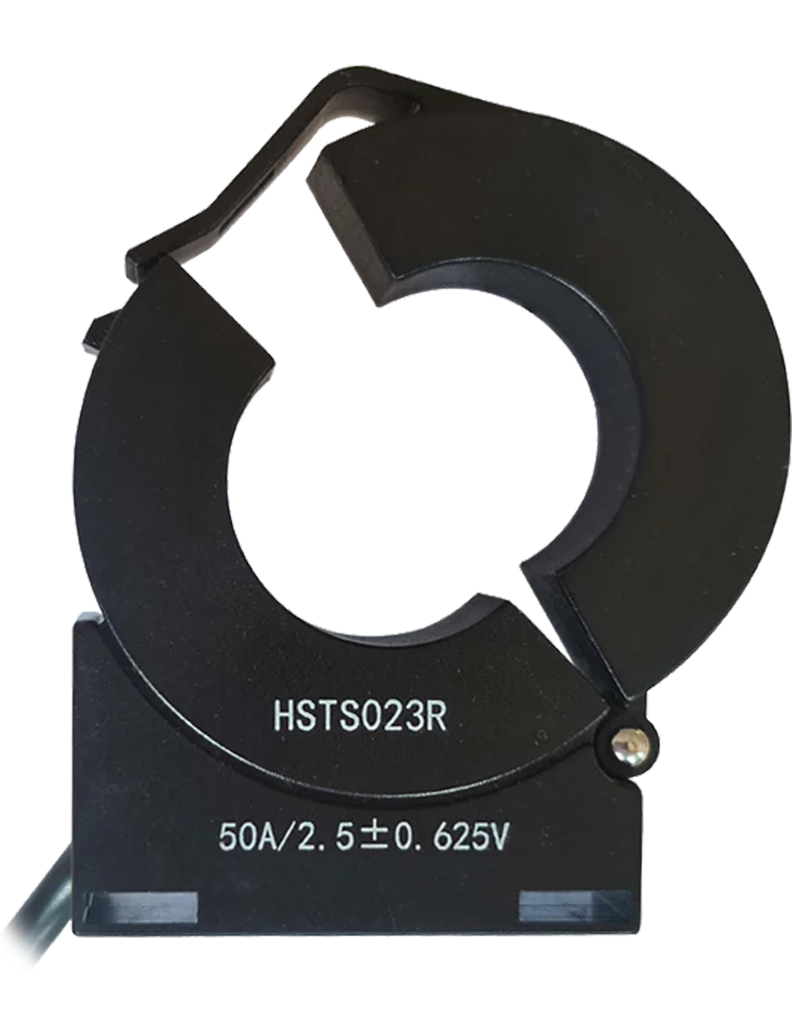

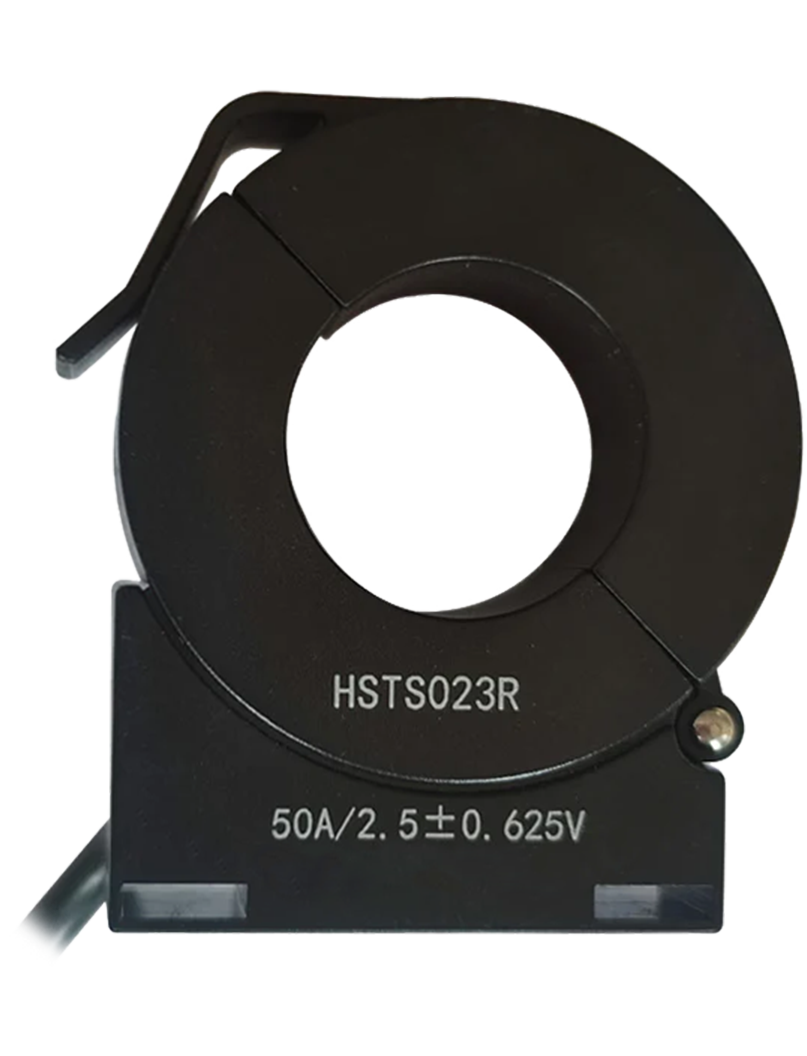

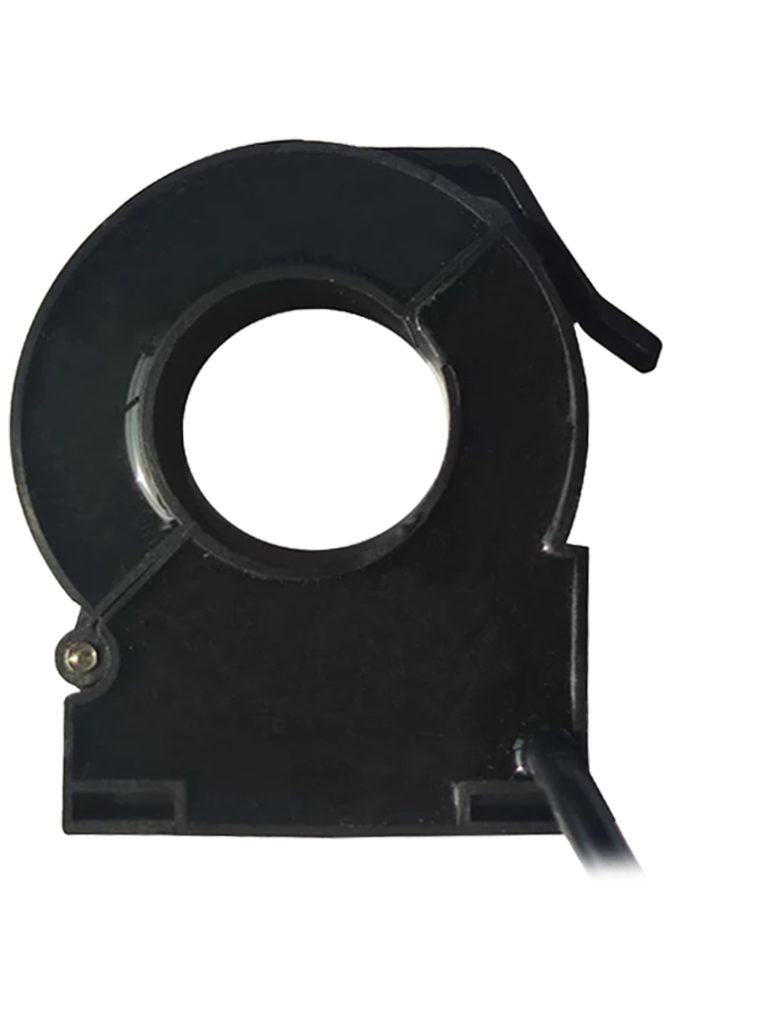

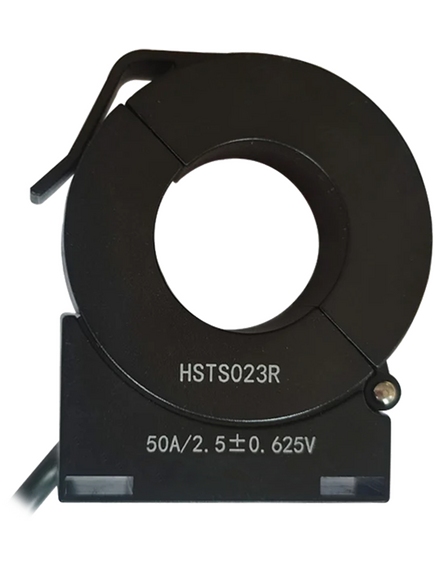

Конструкция с разъемной сердцевиной позволяет легко установить устройство на кабель без необходимости разрыва первичной цепи. Диаметр отверстия составляет 23,6 мм. Выходной сигнал датчика точно повторяет форму волны тока в проводнике.
Среди преимуществ данного устройства – низкое энергопотребление, что особенно важно при измерении больших токов.
Длина выходных кабелей (черный) составляет 50 или 100 см.
Характеристики:
Номинальный вход
50 А, 100 А, 200 А, 300 А, 400 А, 500 А, 600 А
Номинальная мощность
2,5 ± 0,625 В
Рабочая частота
DC..25 кГц
Точность
1%
Напряжение питания (± 5%)
+5 В
Диэлектрическая прочность (50 Гц 1 мин)
2,5 кВ
Измеренное сопротивление
10 кОм
Линейность
1%
Время отклика
5 мкс
Потребляемая мощность
16 мА
Нулевое смещение, TA=25°C
±15 мВ
Рабочая температура
-10..+70
Тип крепления
Пластинчатый
Огнестойкость
UL94-V0
Рабочие условия
Температура хранения
-25..+70
